PIVOT SUPERIEUR SUR PLATINE AVEC CARRÉ À SOUDER – POUR TUBE DE 40 À 60 MM

Gond supérieur avec roulements et pivot carré – Précision, solidité et confort d'ouverture

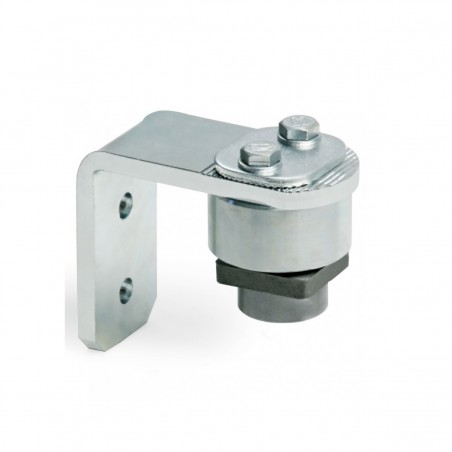

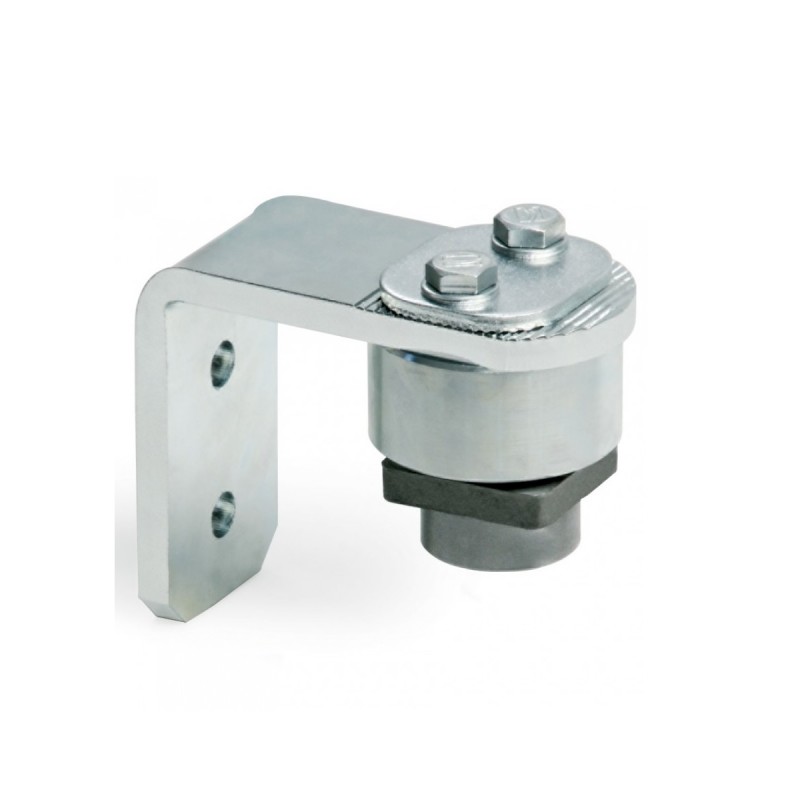

Ce gond supérieur à roulements avec pivot carré en acier brut est conçu pour les portails battants en acier de haute qualité. Il se compose d’une platine en L en acier zingué à fixer sur le pilier béton et d’un pivot à souder sur le portail. Grâce à ses roulements intégrés, il assure une rotation fluide et durable même sous forte charge.

Un système ajustable et performant

Le crantage de la platine supérieure permet un réglage latéral précis, même après la pose. Ce système garantit un alignement optimal des vantaux, tout en simplifiant le montage sur chantier.

Trois modèles selon la taille de tube et la charge

• Pour tube 40x40 mm – téton Ø33 – capacité 200 kg
• Pour tube 50x50 mm – téton Ø43 – capacité 350 kg
• Pour tube 60x60 mm – téton Ø52 – capacité 500 kg

Chaque version s’adapte parfaitement aux dimensions standards des montants de portails métalliques et permet une tenue robuste même sur de grandes largeurs.

Applications recommandées

Idéal pour les portails battants en acier fixés sur piliers en béton, ce gond supérieur est recommandé pour les projets neufs ou de rénovation nécessitant un pivotement précis, une charge élevée et un montage professionnel.

À noter

Le pivot carré en acier brut est conçu pour être soudé directement sur le vantail du portail, garantissant une liaison rigide et sécurisée.
